圆形振动筛厂家技术参数

时间:2018-07-05     作者:www.jrjxc.cn【原创】   阅读

圆形振动筛工作原理及特点

      圆形振动筛型号是因筛箱的运动轨迹为圆形或椭圆形而得名,又因为振动器只有一个轴,所以又称为单轴振动筛。

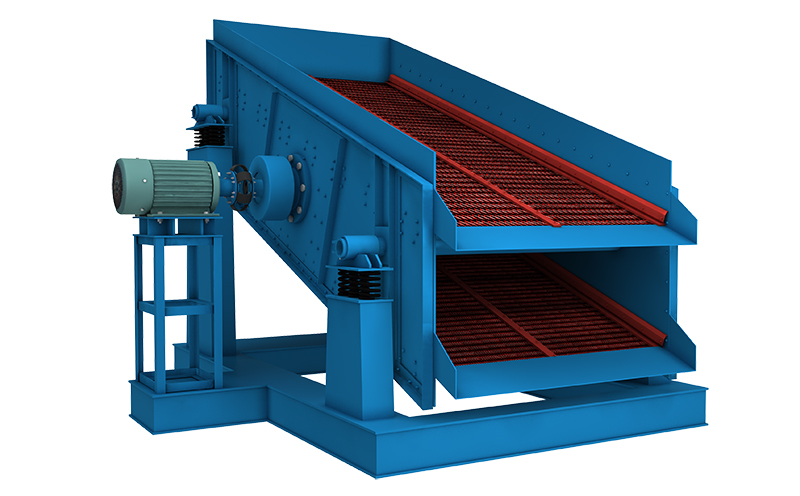

圆形振动筛图片

圆振动筛通常分为普通圆振动筛和自定中心振动筛,其圆形振动筛装有筛网的筛箱有弹簧悬挂(吊式)或支承(座式),可以籍激振力自由振动;主轴的轴承装在筛箱上,主轴油带轮驱动而旋转;带偏心重的圆盘装在主轴上并随其旋转;偏心重旋转是产生离心惯性力,驱使筛箱产生圆形轨迹的振动。

可以看出,振动筛厂家生产的圆形振动筛与自定中心振动筛的区别仅在于振动器的结构略为不同;前者的轴承中心与带轮的中心位于同一直线上,当振动筛运转时,带轮便随筛箱一起振动,因此引起三角带的反复伸缩而使之易于损坏,并且需采用较小的振幅(一般都小于3mm);由于这些缺点,这种振动筛已很晒使用;带轮中心位于轴承中心与偏心块的重心之间,并使带轮的中心线位于偏心块与振动机体合成的质心上,因此,当振动筛工作时,带轮就不随筛箱一起振动,只作旋转运动,从而还可以采用较大的振幅,以提高筛分效率;因而圆形振动筛发展的很快,获得了广泛应用;目前工业生产中采用的圆形振动筛一般都属于自定中心振动筛。

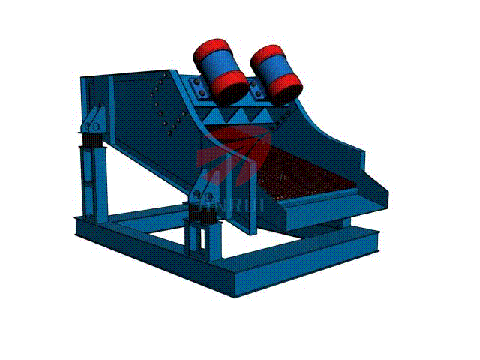

圆形振动筛工作原理图



圆形振动筛用途

圆振动筛设备其涉及多种行业领域中,其效率、质量、功能等优势在多种行业内脱颖而出;


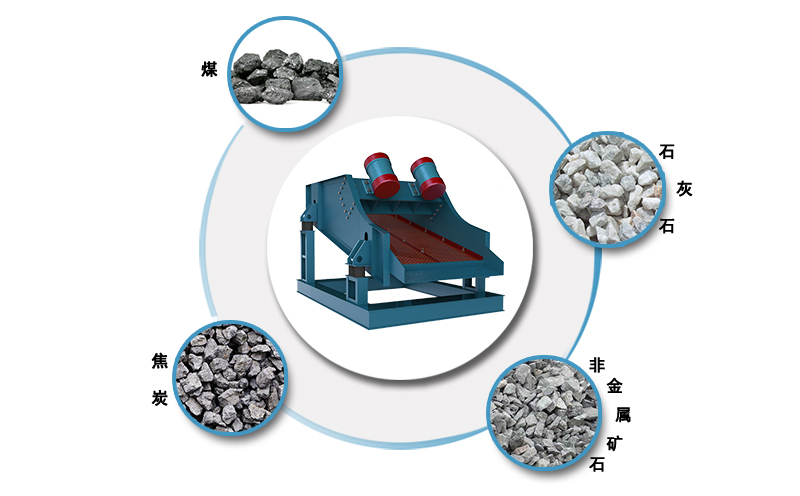

圆形振动筛加工范围


「应用领域」:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等;

「适用物料」:石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩等。




圆形振动筛结构

圆形振动筛是用于筛分粗粒度、大密度物料的自定义中心座式重型振动筛,也采用带轮偏心式振动器,其特点是装有自移式偏心重的消振装置;圆形振动筛特别是重型的在启动和停车时,由于通过共振区,筛机的振幅将会急速增加,从而引起弹簧严重过载,使其寿命缩短,传动带易于损坏,厂房建筑亦受剧烈振动的危害。


圆形振动筛结构图


此消振装置就是用来消除共振现象的;自移式重装置的偏心块利用铰链安装在销轴早上,在中部附近用弹簧拉紧;当停车时,情况则相反;当振动器转速降至共振速两部左右,偏心块被弹簧拉回,振动器基本上处于平衡位置,不产生任何激振力,而振动器经过共振转速附近时,筛箱的振幅也不会急剧增大。




圆形振动筛现场视频






圆形振动筛型号参数表

型号规格

筛网面积

最大进料尺寸

处理能力

振动功率

电机功率

筛面

总重量

外形尺寸

()

(mm)

(m3/h)

(r/min)

(kw)

规格(mm)

(kg)

(长×宽×高)(mm)

2YK1225

6

400

8-60

800-970

6P 5.5

1200×2500

3500

2930×1860×870

3YK1225

9

400

10-70

800-970

6P 5.5

1200×2500

3850

3070×1860×1210

2YK1230

7.2

400

12-78

800-970

6P 7.5

1200×3000

4200

3430×1860×870

3YK1230

10.8

400

13-80

800-970

6P 7.5

1200×3000

4600

3570×1860×1210

2YK1237

8.88

400

15-86

800-970

6P 7.5

1200×3700

4600

4050×1860×870

3YK1237

13.32

400

16-90

800-970

6P 7.5

1200×3700

5200

4270×1860×1210

2YK1535

10.5

400

20-125

800-970

6P 11

1500×3500

5890

4120×2210×1230

3YK1535

15.75

400

21-125

800-970

6P 11

1500×3500

6700

4360×2210×1610

2YK1545

13.5

400

22-150

800-970

6P 15

1500×4500

6330

5120×2210×1230

3YK1545

20.25

400

22-150

800-970

6P 15

1500×4500

6800

5360×2210×1610

4YK1545

27

400

22-155

800-970

6P 18.5

1500×4500

7800

5930×2210×2060

2YK1548

14.4

400

22.5-162

800-970

6P 15

1500×4800

6980

5420×2210×1230

3YK1548

21.6

400

22.5-162

800-970

6P 15

1500×4800

7700

5660×2210×1610

4YK1548

28.8

400

22.5-162

800-970

6P 18.5

1500×4800

8700

6230×2210×2060

2YK1848

17.28

400

25-206

750

6P 18.5

1800×4800

9080

5420×2550×1420

3YK1848

25.92

400

32-276

750

6P 18.5

1800×4800

9600

5660×2550×1780

4YK1848

34.56

400

32-285

750

6P 22

1800×4800

11100

6290×2550×2160

2YK1854

19.44

400

32-312

800-970

6P 18.5

1800×5400

10150

5960×2550×1420

3YK1854

29.16

400

32-312

800-970

6P 22

1800×5400

10840

6260×2550×1780

4YK1854

38.88

400

32-336

800-970

6P 30

1800×5400

12840

6830×2550×2160

2YK2160

25.2

400

50-475

970

6P 30

2100×6000

11780

6720×2840×1530

3YK2160

37.8

400

50-475

970

6P 30

2100×6000

12800

7030×2840×1910

4YK2160

50.4

400

50-497

970

6P 37

2100×6000

14800

7300×2840×2380

2YK2460

28.8

400

65-550

970

6P 37

2400×6000

15600

7020×3140×1530

3YK2460

43.2

400

70-620

970

6P 37

2400×6000

17600

7300×3140×1910

4YK2460

57.6

400

80-680

970

6P 45

2400×6000

19600

7600×3140×2380

2YK2870

39.2

400

120-680

750

8P 22×2

2800×7000

21200

7600×4320×1620

3YK2870

58.8

400

180-720

750

8P 22×2

2800×7000

22400

7800×4320×2120

2YK3072

43.2

400

200-700

750

8P 22×2

3000×7200

23600

7800×4520×1750

3YK3072

64.8

400

230-800

750

8P 22×2

3000×7200

25500

8000×4520×2300
