多层直线振动筛厂家及原理结构

时间:2018-06-22     作者:www.jrjxc.cn【原创】   阅读

关于直线振动筛生产厂家制造的筛分机结构原理有很多种,其中最具体现直线筛特点的有:轻型直线振动筛,多层直线振动筛,香蕉型直线筛,重型直线振动筛等。

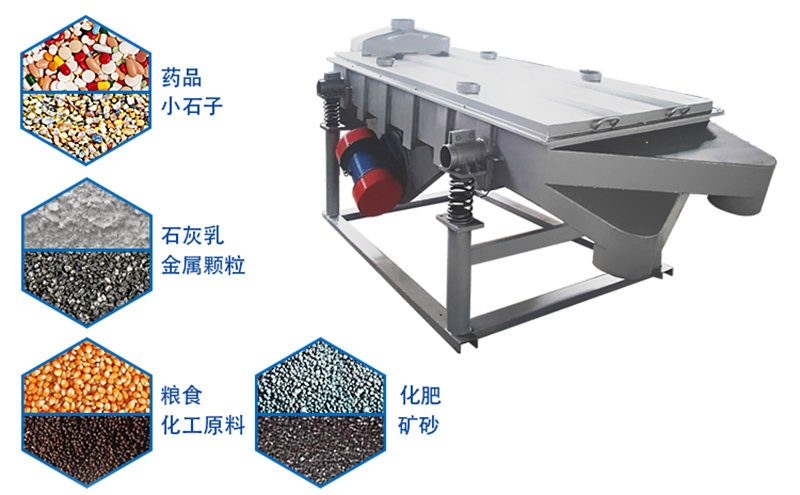

ZS直线振动筛

根据型号的不同,那么工作原理及安装工艺各有不同,直线筛价格也不尽相同;河南直线筛厂家目前在国内的市场占有率较为高一些,只河南就占据全国的43%的振动筛市场份额;此款多层直线振动筛厂家的原理构造并不复杂,在安装或筛分物料时,易于操作。




直线振动筛技术结构

ZD直线筛采用块偏心振动器,甘油润滑,两组振动器与筛面水平不知,每组振动器间采用万向传动轴连接,电机与振动器间采用万向传动轴或万向球面联轴节连接;ZD直线振动筛的筛箱采用可拆分式框架结构,筛箱横梁通过铆钉与侧板连接;筛面安装骨架通过U型螺栓固定在筛箱横梁上面;筛面通过T型头螺栓安装固定,安装骨架上加工有安装T型头螺栓的长孔、长孔下面置有T型头螺栓限位装置;此种可拆分式框架结构消除整体焊接产生的应力和变形;整体结构简单,安装,拆卸,维修灵活方便;损坏时可随时更换;因大部分部件时通用件、降低整机的重量和制造成本,缩短生产周期。

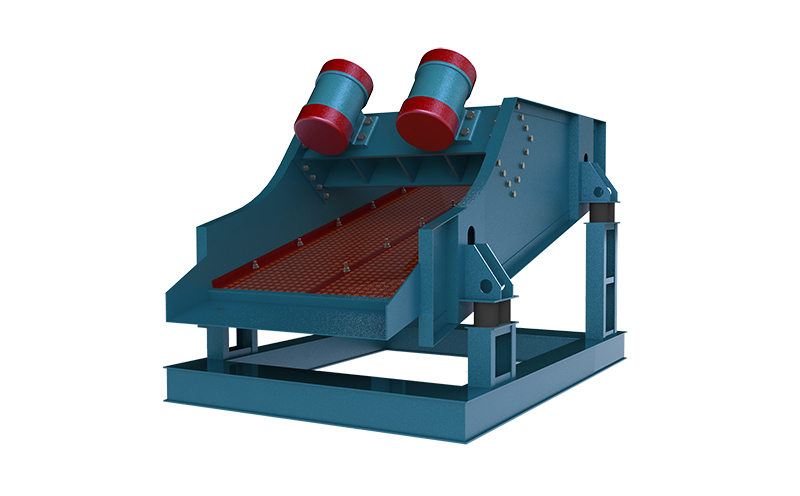

szf直线筛



就直线筛设计而言,最重要的是避免筛体结构的固有频率与激振频率接近或重合;长期以来,由于分析手段的限制,只能把整个振动筛简化为单自由度的质量弹簧模型,近似估算其固有频率值;但直线振动筛实际则是一个多部件构成的弹性系统,用单自由度质量弹簧系统难以反映真实结构的固有振动特性;有限元分析程序的发展为解决这类问题提供强有力的手段。




直线振动筛原理

直线振动筛工作时利用同步异向旋转的双不平衡振动器激振,振动器的两组偏心块质量在作同步反向转动;在每一时刻,沿振动方向,偏心块产生的离心力分力互相叠加;沿法线方向,离心力的分力相互抵消,从而形成一个方向上的激振力,是筛箱作来回的直线运动;直线筛筛箱的运动轨迹和水平线之间成45°夹角,振动筛箱体由4组支撑装置支撑,在激振力作用下,筛箱的振动使晒面上的物料作连续斜向上拋起和下落;物料在抛起过程中进行松散和分层,下落时与筛面相碰撞,细小颗粒透过筛网完成分级、脱水、脱泥和脱介作业。

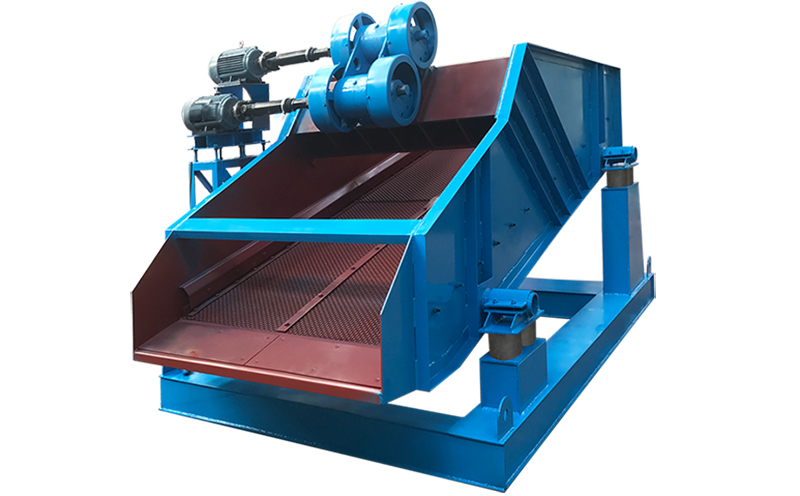

上振式直线振动筛


 直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。

 直线筛物料运动状态的选择主要考虑一下因素:物料的易碎性、黏性、含水量、含泥量、粒度、相对密度和摩擦系数;机器的用途和工作面特性等;机器工作的耐久性、效率及工作质量,筛分效率与给料精准度等。



直线筛参数型号

筛面(mm)

筛面层数

网孔尺寸 (/in)

处理量(t/h)

振次 (minˉ1)

双振幅(mm)

电机功率(kw)

振动方向角 (°)

外形尺寸(mm)

DZSF520

500×2000

1

2-200

0.05~5

960

6~7

2×0.4

45~60

2075×806×990

2DZSF520

2

0.05~5

960

6~7

2×0.4

45~60

2135×806×1050

3DZSF525

3

0.03~5

1450

4~6

2×0.4

45

2195×806×1050

DZSF525

500×2500

1

0.06~8

960

5~7

2×0.4

45~60

2575×806×990

2DZSF525

2

0.06~8

1450

4~6

2×0.4

45

2635×806×1050

3DZSF525

3

0.06~8

960

6~8

2×0.75

45~60

2695×806×1110

4DZSF525

4

0.1~15

1450

5~7

2×0.4

45

2755×806×1170

5DZSF525

5

0.08~15

1450

5~7

2×0.4

45

2815×806×1230

6DZSF525

6

0.07~15

960

6~8

2×0.75

45~60

2875×806×1290

DZSF1020

1000×2000

1

0.12~20

960

6~8

2×0.75

45~60

2075×1278×1120

2DZSF1020

2

0.11~20

960

5~7

2×0.75

45~60

2135×1278×1180

3DZSF1020

3

0.10~2

960

5~7

2×0.75

45~60

2195×1278×1240

4DZSF1020

4

0.07~15

960

4~8

2×0.75

45~60

2255×1278×1300

5DZSF1020

5

0.07~15

960

4~8

2×1.5

45~60

2315×1278×1360

6DZSF1020

6

0.07~15

960

4~8

2×1.5

45~60

2375×1278×1420

DZSF1025

1000×2500

1

0.1~15

1450

5~7

2×0.4

45

2575×1278×1120

2DZSF1025

2

0.08~15

1450

5~7

2×0.4

45

2635×1278×1180

3DZSF1025

3

0.07~15

960

6~8

2×0.75

45~60

2695×1278×1240

DZSF830

800×3000

1

0.1~20

960

6~8

2×0.75

45~60

3080×1098×1120

2DZSF830

2

0.1~20

960

6~8

2×0.75

45~60

3140×1098×1180

3DZSF830

3

0.1~20

960

6~8

2×1.5

45~60

3200×1098×1240

DZSF1030

1000×3000

1

0.1~20

960

6~8

2×0.75

45~60

3080×1298×1120

2DZSF1030

2

0.1~20

960

6~8

2×1.5

45~60

3080×1298×1120

3DZSF1030

3

0.1~20

960

6~8

2×1.5

45~60

3080×1298×1120

DZSF1224

1200×2400

1


0.1~23

960

6~8

2×0.75

45~60

2480×1520×1100

2DZSF1224

2


0.1~23

960

6~8

2×0.75

45~60

2540×1520×1160

3DZSF1224

3


0.1~23

960

6~8

2×1.5

45~60

2600×1520×1220
