圆振筛与直线振动筛的原理区别有什么不同

时间:2018-06-20     作者:www.jrjxc.cn【原创】   阅读

凡是振动筛厂家应该都较为清楚每种型号的振动筛原理及筛分方式,圆振筛与直线振动筛的最基本的不同之处在于筛分物料运行的轨迹,圆振筛筛箱及筛面在振动器的作用下,波振出似圆形轨迹的振动;而直线筛则是物料在筛面上沿直线方向作抛物线运动的;根据每种参数型号的不同,激振器的选配随之也有所改进;以下具体分析下圆振筛与直线振动筛的原理区别有什么不同之处。

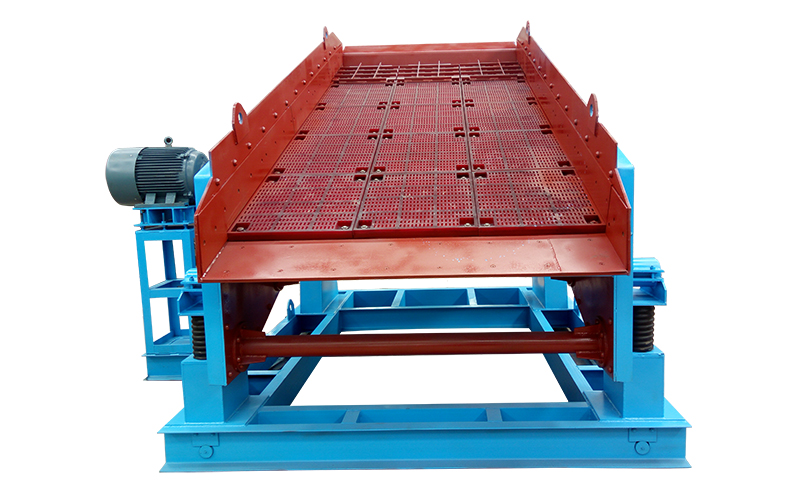

圆振动筛筛分机械



  应用领域及筛分物料不同

圆振筛主要筛分比重大、颗粒大、硬度高的物料,比如:煤、石灰石、碎石、砂砾、金属或非金属矿石的筛分;在矿山、煤炭、采石厂等矿山行业用途较广。


直线筛加工领域



ZS直线振动筛主要筛分细颗粒物料、比重轻、硬度不高的物料,以干式粉状、细颗粒状或微粉物料为主,如:灰渣、砂石骨料、矿物质、石子、土块、烧结矿、煤炭、焦炭等;通常在食品、化工、建材、医药行业用途较广。



  圆振筛与直线振动筛原理结构不同

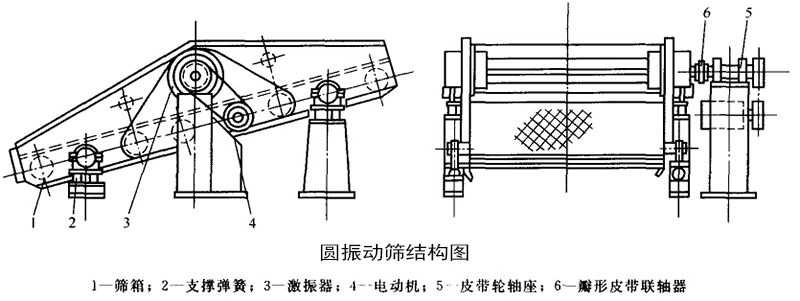

圆振筛为单轴圆运动惯性振动筛,圆振动筛是利用惯性电机工作时,偏心块产生的惯性力迫使筛箱产生振动,使加到筛机筛面上的物料产生抛掷运动,从而使一定粒度的物料颗粒透过筛孔;激振器布置在筛箱重心的上方,故筛箱两端椭圆长轴成下八字形,且给料端椭圆长轴的上端朝向排料方向,有利于给到箱机上的物料迅速散开,而排料端椭圆长轴上端逆着排料方向,减低物料运动速度,有利于难筛物料透筛,且圆弧状的筛面又增大了筛机的有效面积,从而可以提高其处理能力。

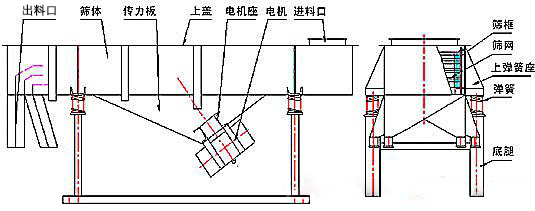

直线振动筛为双振动电机驱动,利用振动电机激振的原理工作;当两台电机作同步、反向旋转时,其偏心块所产生的振动力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线;两电机轴相对筛面在垂直方向有一倾角,在振动力和物料自重力的联合作用下,使物料在筛面上被抛起跳跃式向前作直线运动,以合理匹配筛网达到筛分的目的。




                                                                                    轻型直线振动筛

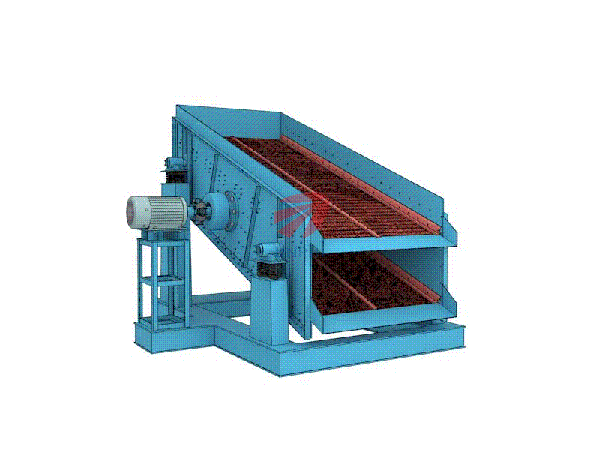

 圆振筛与直线筛三维动图



上振式直线筛三维图.gif     blue circule vibrating screen b.gif

                     上振式直线振动筛                                                                                      圆振动筛




  圆振动筛与直线振动筛技术参数不同

圆振筛型号

筛面层数

筛网面积(平方米)

筛孔尺寸

筛面规格

最大进料边长

处理能力(t/h)

振动频率(r/min)

双振幅(mm)

电动机功率(kw)

重量

(mm)

(mm)

mm

(不包括电机)(t)

2YA1230

2

3.7

3-50

1220×3050

200

10-90

800-970

8

5.5

2.34

3YA1230

3

3.7

3-80

1220×3050

200

30-90

800-970

8

7.5

3.05

2YA1542

2

6.1

5-50

1500×4200

200

50-180

970

8

15

5.33

2YA1548

2

7.1

5-50

1500×4800

200

50-190

970

8

15

5.5

3YA1548

3

7.1

5-50

1500×4800

200

50-200

970

8

15

6.08

4YK1860

4

10.8

5-100

1800×6000

400

80-320

850

8

22

8.2

2YK2160

2

12.8

5-80

2100×6000

400

100-330

850

8

30

7.5

3YK2160

3

12.8

5-100

2100×6000

400

100-380

850

8

45

8.2


直线筛型号

筛面规格

筛面层数

筛孔尺寸

进料粒度

处理量

电机功率

总重量

振动频率

双振幅

筛面倾角

外形尺寸(长×宽×高)
  (mm)

(长×宽)


(mm)


(mm)

(mm)

(t/h)

(kw)

(kg)

(Hz)

(mm)

(℃)

ZSG1237

3700×1200

1

4-50

≤200

10-100

5.5×2

2250

16

6-8

15

3800×2050×1920

2ZSG1237

3700×1200

2

4-50

≤200

10-100

5.5×2

3345

16

6-8

15

3800×2050×2200

ZSG1443

4300×1400

1

4-50

≤200

10-150

5.5×2

4100

16

6-8

15

4500×3040×2500

2ZSG1443

4300×1400

2

4-50

≤200

10-150

5.5×2

4900

16

6-8

15

4500×3040×2700

3ZSG1443

4300×1400

3

4-50

≤200

10-150

5.5×2

5870

16

6-8

15

4500×3040×2820

2ZSG1548

4800×1500

2

5-50

≤200

15-200

7.5×2

5836

16

8-10

15

4800×3140×2814

3ZSG1548

4800×1500

3

5-50

≤200

15-200

7.5×2

6900

16

8-10

15

4799×3140×3014

2ZSG1848

4800×1800

2

5-50

≤300

50-500

7.5×2

6489

16

8-10

15

4799×3440×2814

3ZSG1848

4800×1800

3

5-50

≤300

50-500

7.5×2

7750

16

8-10

15

4799×3440×3014

4ZSG1848

4800×1800

4

5-50

≤200

50-500

11×2

8300

16

8-10

15

4799×3440×3503

2ZSG1860

6000×1800

2

5-150

≤300

80-600

11×2

9950

16

8-10

15

6000×3440×3326
